StatefulSet 控制器

前面我们学习了 Deployment 和 ReplicaSet 两种资源对象得使用,在实际使用的过程中,Deployment 并不能编排所有类型的应用,对无状态服务编排是非常容易的,但是对于有状态服务就无能为力了。我们需要先明白一个概念:什么是有状态服务,什么是无状态服务。

  • 无状态服务(Stateless Service):该服务运行的实例不会在本地存储需要持久化的数据,并且多个实例对于同一个请求响应的结果是完全一致的,比如前面我们讲解的 WordPress 实例,我们是不是可以同时启动多个实例,但是我们访问任意一个实例得到的结果都是一样的吧?因为他唯一需要持久化的数据是存储在MySQL数据库中的,所以我们可以说 WordPress 这个应用是无状态服务,但是 MySQL 数据库就不是了,因为他需要把数据持久化到本地。
  • 有状态服务(Stateful Service):就和上面的概念是对立的了,该服务运行的实例需要在本地存储持久化数据,比如上面的 MySQL 数据库,你现在运行在节点 A,那么他的数据就存储在节点 A 上面的,如果这个时候你把该服务迁移到节点 B 去的话,那么就没有之前的数据了,因为他需要去对应的数据目录里面恢复数据,而此时没有任何数据。

现在对有状态无状态有一定的认识了吧,比如我们常见的 WEB 应用,是通过 Session 来保持用户的登录状态的,如果我们将 Session 持久化到节点上,那么该应用就是一个有状态的服务了,因为我现在登录进来你把我的 Session 持久化到节点 A 上了,下次我登录的时候可能会将请求路由到节点 B 上去了,但是节点 B 上根本就没有我当前的 Session 数据,就会被认为是未登录状态了,这样就导致我前后两次请求得到的结果不一致了。所以一般为了横向扩展,我们都会把这类 WEB 应用改成无状态的服务,怎么改?将 Session 数据存入一个公共的地方,比如 Redis 里面,是不是就可以了,对于一些客户端请求 API 的情况,我们就不使用 Session 来保持用户状态,改成用 Token 也是可以的。

无状态服务利用我们前面的 Deployment 可以很好的进行编排,对应有状态服务,需要考虑的细节就要多很多了,容器化应用程序最困难的任务之一,就是设计有状态分布式组件的部署体系结构。由于无状态组件没有预定义的启动顺序、集群要求、点对点 TCP 连接、唯一的网络标识符、正常的启动和终止要求等,因此可以很容易地进行容器化。诸如数据库,大数据分析系统,分布式 key/value 存储、消息中间件需要有复杂的分布式体系结构,都可能会用到上述功能。为此,Kubernetes 引入了 StatefulSet 这种资源对象来支持这种复杂的需求。StatefulSet 类似于 ReplicaSet,但是它可以处理 Pod 的启动顺序,为保留每个 Pod 的状态设置唯一标识,具有以下几个功能特性:

  • 稳定的、唯一的网络标识符
  • 稳定的、持久化的存储
  • 有序的、优雅的部署和缩放
  • 有序的、优雅的删除和终止
  • 有序的、自动滚动更新

Headless Service

在我们学习 StatefulSet 对象之前,我们还必须了解一个新的概念:Headless ServiceService 其实在之前我们和大家提到过,Service 是应用服务的抽象,通过 Labels 为应用提供负载均衡和服务发现,每个 Service 都会自动分配一个 cluster IP 和 DNS 名,在集群内部我们可以通过该地址或者通过 FDQN 的形式来访问服务。比如,一个 Deployment 有 3 个 Pod,那么我就可以定义一个 Service,有如下两种方式来访问这个 Service:

  • cluster IP 的方式,比如:当我访问 10.109.169.155 这个 Service 的 IP 地址时,10.109.169.155 其实就是一个 VIP,它会把请求转发到该 Service 所代理的 Endpoints 列表中的某一个 Pod 上。具体原理我们会在后面的 Service 章节中和大家深入了解。
  • Service 的 DNS 方式,比如我们访问“mysvc.mynamespace.svc.cluster.local”这条 DNS 记录,就可以访问到 mynamespace 这个命名空间下面名为 mysvc 的 Service 所代理的某一个 Pod。

对于 DNS 这种方式实际上也有两种情况:

  • 第一种就是普通的 Service,我们访问“mysvc.mynamespace.svc.cluster.local”的时候是通过集群中的 DNS 服务解析到的 mysvc 这个 Service 的 cluster IP 的
  • 第二种情况就是Headless Service,对于这种情况,我们访问“mysvc.mynamespace.svc.cluster.local”的时候是直接解析到的 mysvc 代理的某一个具体的 Pod 的 IP 地址,中间少了 cluster IP 的转发,这就是二者的最大区别,Headless Service 不需要分配一个 VIP,而是可以直接以 DNS 的记录方式解析到后面的 Pod 的 IP 地址。

比如我们定义一个如下的 Headless Service:(headless-svc.yaml)

apiVersion: v1
kind: Service
metadata:
  name: nginx
  namespace: default
  labels:
    app: nginx
spec:
  ports:
  - name: http
    port: 80
  clusterIP: None
  selector:
    app: nginx

实际上 Headless Service 在定义上和普通的 Service 几乎一致, 只是他的 clusterIP=None,所以,这个 Service 被创建后并不会被分配一个 cluster IP,而是会以 DNS 记录的方式暴露出它所代理的 Pod,而且还有一个非常重要的特性,对于 Headless Service 所代理的所有 Pod 的 IP 地址都会绑定一个如下所示的 DNS 记录:

<pod-name>.<svc-name>.<namespace>.svc.cluster.local

这个 DNS 记录正是 Kubernetes 集群为 Pod 分配的一个唯一标识,只要我们知道 Pod 的名字,以及它对应的 Service 名字,就可以组装出这样一条 DNS 记录访问到 Pod 的 IP 地址,这个能力是非常重要的,接下来我们就来看下 StatefulSet 资源对象是如何结合 Headless Service 提供服务的。

StatefulSet

在开始之前,我们先准备两个 1G 的存储卷(PV),在后面的课程中我们也会和大家详细讲解 PV 和 PVC 的使用方法的,这里我们先不深究:(pv.yaml)

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv001
spec:
  capacity:
    storage: 1Gi
  accessModes:
  - ReadWriteOnce
  hostPath:
    path: /tmp/pv001

---

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv002
spec:
  capacity:
    storage: 1Gi
  accessModes:
  - ReadWriteOnce
  hostPath:
    path: /tmp/pv002

然后直接创建 PV 即可:

  ~ kubectl apply -f pv.yaml
persistentvolume "pv001" created
persistentvolume "pv002" created
➜  ~ kubectl get pv
NAME      CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM     STORAGECLASS   REASON    AGE
pv001     1Gi        RWO            Recycle          Available                                      12s
pv002     1Gi        RWO            Recycle          Available                                      11s

可以看到成功创建了两个 PV 对象,状态是:Available

特性

然后接下来声明一个如下所示的 StatefulSet 资源清单:(nginx-sts.yaml)

apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
  namespace: default
spec:
  serviceName: "nginx"
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - name: web
          containerPort: 80
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
  volumeClaimTemplates:
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteOnce" ]
      resources:
        requests:
          storage: 1Gi

从上面的资源清单中可以看出和我们前面的 Deployment 基本上也是一致的,也是通过声明的 Pod 模板来创建 Pod 的,另外上面资源清单中和 volumeMounts 进行关联的不是 volumes 而是一个新的属性:volumeClaimTemplates,该属性会自动创建一个 PVC 对象,其实这里就是一个 PVC 的模板,和 Pod 模板类似,PVC 被创建后会自动去关联当前系统中和他合适的 PV 进行绑定。除此之外,还多了一个 serviceName: "nginx" 的字段,serviceName 就是管理当前 StatefulSet 的服务名称,该服务必须在 StatefulSet 之前存在,并且负责该集合的网络标识,Pod 会遵循以下格式获取 DNS/主机名:pod-specific-string.serviceName.default.svc.cluster.local,其中 pod-specific-string 由 StatefulSet 控制器管理。

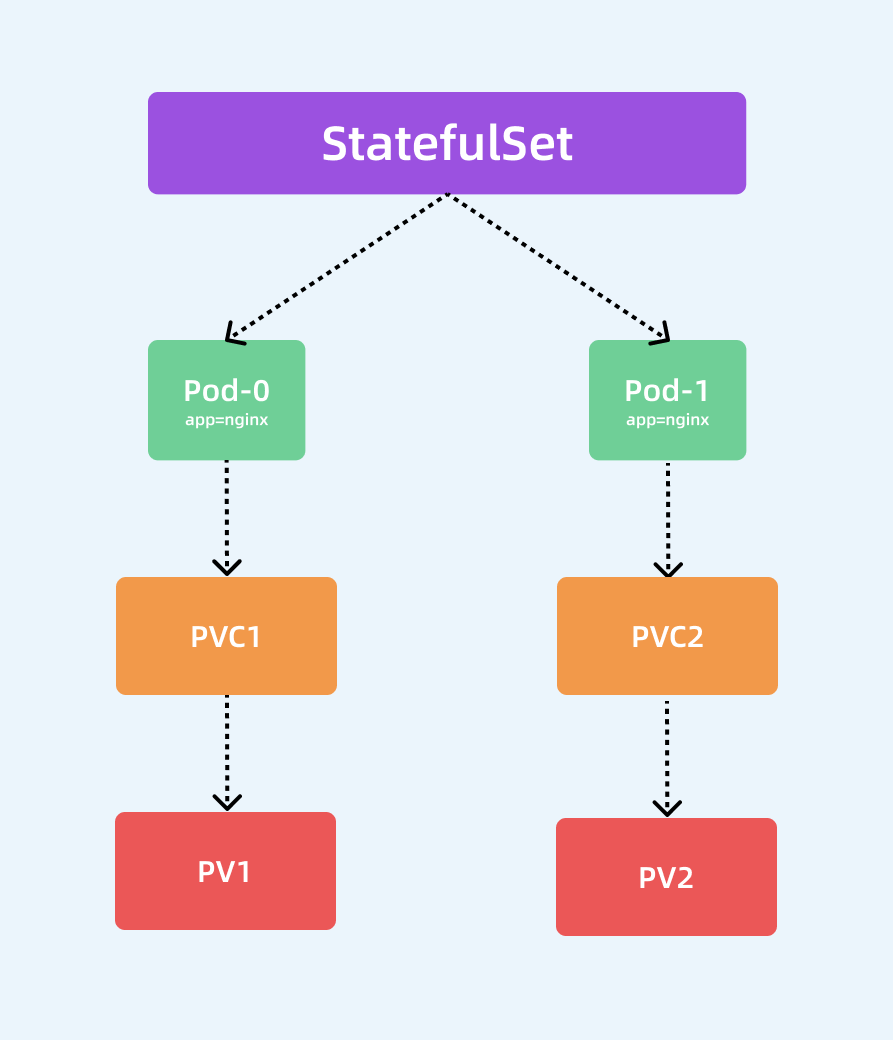

StatefulSet

StatefulSet 的拓扑结构和其他用于部署的资源对象其实比较类似,比较大的区别在于 StatefulSet 引入了 PV 和 PVC 对象来持久存储服务产生的状态,这样所有的服务虽然可以被杀掉或者重启,但是其中的数据由于 PV 的原因不会丢失。

注意

由于我们这里用volumeClaimTemplates声明的模板是挂载点的方式,并不是 volume,所有实际上上当于把 PV 的存储挂载到容器中,所以会覆盖掉容器中的数据,在容器启动完成后我们可以手动在 PV 的存储里面新建 index.html 文件来保证容器的正常访问,当然也可以进入到容器中去创建,这样更加方便:

$ for i in 0 1; do kubectl exec web-$i -- sh -c 'echo hello $(hostname) > /usr/share/nginx/html/index.html'; done

现在我们优先创建上面定义的 Headless Service

  ~ kubectl apply -f headless-svc.yaml
service/nginx created
➜  ~ kubectl get service nginx
NAME    TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
nginx   ClusterIP   None         <none>        80/TCP    9s

Headless Service 创建完成后就可以来创建对应的 StatefulSet 对象了:

  ~ kubectl apply -f nginx-sts.yaml
statefulset.apps/web created
➜  ~ kubectl get pvc
NAME        STATUS   VOLUME   CAPACITY   ACCESS MODES   STORAGECLASS   AGE
www-web-0   Bound    pv001    1Gi        RWO                           10m
www-web-1   Bound    pv002    1Gi        RWO                           6m26s

可以看到这里通过 Volume 模板自动生成了两个 PVC 对象,也自动和 PV 进行了绑定。这个时候我们可以快速通过一个 --watch 参数来查看 Pod 的创建过程:

  ~ kubectl get pods -l app=nginx --watch
NAME                      READY   STATUS              RESTARTS   AGE
web-0                     0/1     ContainerCreating   0          1s
web-0                     1/1     Running             0          2s
web-1                     0/1     Pending             0          0s
web-1                     0/1     Pending             0          0s
web-1                     0/1     ContainerCreating   0          0s
web-1                     1/1     Running             0          6s

我们仔细观察整个过程出现了两个 Pod:web-0web-1,而且这两个 Pod 是按照顺序进行创建的,web-0 启动起来后 web-1 才开始创建。如同上面 StatefulSet 概念中所提到的,StatefulSet 中的 Pod 拥有一个具有稳定的、独一无二的身份标志。这个标志基于 StatefulSet 控制器分配给每个 Pod 的唯一顺序索引。Pod 的名称的形式为<statefulset name>-<ordinal index>。我们这里的对象拥有两个副本,所以它创建了两个 Pod 名称分别为:web-0 和 web-1,我们可以使用 kubectl exec 命令进入到容器中查看它们的 hostname:

  ~ kubectl exec web-0 hostname
web-0
➜  ~ kubectl exec web-1 hostname
web-1

顺序

StatefulSet 中 Pod 副本的创建会按照序列号升序处理,副本的更新和删除会按照序列号降序处理。

可以看到,这两个 Pod 的 hostname 与 Pod 名字是一致的,都被分配了对应的编号。我们随意查看一个 Pod 的描述信息:

  ~ kubectl describe pod web-0
Name:               web-0
Namespace:          default
Priority:           0
PriorityClassName:  <none>
Node:               ydzs-node3/10.151.30.57
Start Time:         Sun, 17 Nov 2019 12:32:50 +0800
Labels:             app=nginx
                    controller-revision-hash=web-6c5c7fd59b
                    statefulset.kubernetes.io/pod-name=web-0
Annotations:        podpreset.admission.kubernetes.io/podpreset-time-preset: 2062768
Status:             Running
IP:                 10.244.3.98
Controlled By:      StatefulSet/web
......

我们可以看到Controlled By: StatefulSet/web,证明我们的 Pod 是直接受到 StatefulSet 控制器管理的。

现在我们创建一个 busybox(该镜像中有一系列的工具)的容器,在容器中用 DNS 的方式来访问一下这个 Headless Service,由于我们这里只是单纯的为了测试,所以没必要写资源清单文件来声明,用kubectl run命令启动一个测试的容器即可:

  ~ kubectl run -it --image busybox:1.28.3 test --restart=Never --rm /bin/sh
If you don't see a command prompt, try pressing enter.
/ #

busybox 镜像

busybox 最新版本的镜像有 BUG,会出现nslookup提示无法解析的问题,我们这里使用老一点的镜像版本1.28.3即可。

如果对 kubectl run 命令的使用参数不清楚,我们可以使用 kubectl run --help 命令查看可使用的参数。我们这里使用 kubectl run 命令启动了一个以 busybox 为镜像的 Pod,--rm 参数意味着我们退出 Pod 后就会被删除,和之前的 docker run 命令用法基本一致,现在我们在这个 Pod 容器里面可以使用 nslookup 命令来尝试解析下上面我们创建的 Headless Service

/ # nslookup nginx
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      nginx
Address 1: 10.244.1.175 web-1.nginx.default.svc.cluster.local
Address 2: 10.244.4.83 web-0.nginx.default.svc.cluster.local
/ # ping nginx
PING nginx (10.244.1.175): 56 data bytes
64 bytes from 10.244.1.175: seq=0 ttl=62 time=1.076 ms
64 bytes from 10.244.1.175: seq=1 ttl=62 time=1.029 ms
64 bytes from 10.244.1.175: seq=2 ttl=62 time=1.075 ms

我们直接解析 Headless Service 的名称,可以看到得到的是两个 Pod 的解析记录,但实际上如果我们通过nginx这个 DNS 去访问我们的服务的话,并不会随机或者轮询背后的两个 Pod,而是访问到一个固定的 Pod,所以不能代替普通的 Service。如果分别解析对应的 Pod 呢?

$ / # nslookup web-0.nginx
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      web-0.nginx
Address 1: 10.244.4.83 web-0.nginx.default.svc.cluster.local
/ # nslookup web-1.nginx
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      web-1.nginx
Address 1: 10.244.1.175 web-1.nginx.default.svc.cluster.local

可以看到解析 web-0.nginx 的时候解析到了 web-0 这个 Pod 的 IP,web-1.nginx 解析到了 web-1 这个 Pod 的 IP,而且这个 DNS 地址还是稳定的,因为 Pod 名称就是固定的,比如我们这个时候去删掉 web-0web-1 这两个 Pod:

  ~ kubectl delete pod -l app=nginx
pod "web-0" deleted
pod "web-1" deleted

删除完成后才看 Pod 状态:

  ~ kubectl get pods -l app=nginx
NAME    READY   STATUS    RESTARTS   AGE
web-0   1/1     Running   0          42s
web-1   1/1     Running   0          39s

可以看到 StatefulSet 控制器仍然会安装顺序创建出两个 Pod 副本出来,而且 Pod 的唯一标识依然没变,所以这两个 Pod 的网络标识还是固定的,我们依然可以通过web-0.nginx去访问到web-0这个 Pod,虽然 Pod 已经重建了,对应 Pod IP 已经变化了,但是访问这个 Pod 的地址依然没变,并且他们依然还是关联的之前的 PVC,数据并不会丢失:

/ # nslookup web-0.nginx
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      web-0.nginx
Address 1: 10.244.3.98 web-0.nginx.default.svc.cluster.local
/ # nslookup web-1.nginx
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      web-1.nginx
Address 1: 10.244.1.176 web-1.nginx.default.svc.cluster.local

通过 Headless Service,StatefulSet 就保证了 Pod 网络标识的唯一稳定性,由于 Pod IP 并不是固定的,所以我们访问有状态应用实例的时候,就必须使用 DNS 记录的方式来访问了,所以很多同学偶尔有固定的 Pod IP 的需求,或许可以用这种方式来代替。

最后我们可以通过删除 StatefulSet 对象来删除所有的 Pod,仔细观察也会发现是按照倒序的方式进行删除的:

  ~ kubectl delete statefulsets web
statefulset.apps "web" deleted
➜  ~ kubectl get pods --watch
NAME    READY   STATUS    RESTARTS   AGE
web-1   1/1   Terminating   0     3h/31m
web-0   1/1   Terminating   0     3h/31m

管理策略

对于某些分布式系统来说,StatefulSet 的顺序性保证是不必要和/或者不应该的,这些系统仅仅要求唯一性和身份标志。为了解决这个问题,我们只需要在声明 StatefulSet 的时候重新设置 spec.podManagementPolicy 的策略即可。

默认的管理策略是 OrderedReady,表示让 StatefulSet 控制器遵循上文演示的顺序性保证。除此之外,还可以设置为 Parallel 管理模式,表示让 StatefulSet 控制器并行的终止所有 Pod,在启动或终止另一个 Pod 前,不必等待这些 Pod 变成 Running 和 Ready 或者完全终止状态。

更新策略

前面课程中我们学习了 Deployment 的升级策略,在 StatefulSet 中同样也支持两种升级策略:onDeleteRollingUpdate,同样可以通过设置 .spec.updateStrategy.type 进行指定。

  • OnDelete: 该策略表示当更新了 StatefulSet 的模板后,只有手动删除旧的 Pod 才会创建新的 Pod。
  • RollingUpdate:该策略表示当更新 StatefulSet 模板后会自动删除旧的 Pod 并创建新的Pod,如果更新发生了错误,这次“滚动更新”就会停止。不过需要注意 StatefulSet 的 Pod 在部署时是顺序从 0~n 的,而在滚动更新时,这些 Pod 则是按逆序的方式即 n~0 一次删除并创建。

另外SatefulSet 的滚动升级还支持 Partitions的特性,可以通过.spec.updateStrategy.rollingUpdate.partition 进行设置,在设置 partition 后,SatefulSet 的 Pod 中序号大于或等于 partition 的 Pod 会在 StatefulSet 的模板更新后进行滚动升级,而其余的 Pod 保持不变,这个功能是不是可以实现灰度发布?大家可以去手动验证下。

在实际的项目中,其实我们还是很少会去直接通过 StatefulSet 来部署我们的有状态服务的,除非你自己能够完全能够 hold 住,对于一些特定的服务,我们可能会使用更加高级的 Operator 来部署,比如 etcd-operator、prometheus-operator 等等,这些应用都能够很好的来管理有状态的服务,而不是单纯的使用一个 StatefulSet 来部署一个 Pod 就行,因为对于有状态的应用最重要的还是数据恢复、故障转移等等。
