Jenkins

提到基于 Kubernete 的 CI/CD,可以使用的工具有很多,比如 Jenkins、Gitlab CI 以及新兴的 drone 之类的,我们这里会使用大家最为熟悉的 Jenkins 来做 CI/CD 的工具。

安装

既然要基于 Kubernetes 来做 CI/CD,我们这里最好还是将 Jenkins 安装到 Kubernetes 集群当中,安装的方式也很多,我们这里仍然还是使用手动的方式,这样可以了解更多细节,对应的资源清单文件如下所示:

apiVersion: v1
kind: PersistentVolume
metadata:
  name: jenkins-pv
spec:
  storageClassName: local # Local PV
  capacity:
    storage: 2Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteOnce
  local:
    path: /var/lib/k8s/jenkins
  nodeAffinity:
    required:
      nodeSelectorTerms:
        - matchExpressions:
            - key: kubernetes.io/hostname
              operator: In
              values:
                - node1
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: jenkins-pvc
  namespace: kube-ops
spec:
  storageClassName: local
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 2Gi
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: jenkins
  namespace: kube-ops
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1beta1
metadata:
  name: jenkins
rules:
  - apiGroups: ["extensions", "apps"]
    resources: ["deployments", "ingresses"]
    verbs: ["create", "delete", "get", "list", "watch", "patch", "update"]
  - apiGroups: [""]
    resources: ["services"]
    verbs: ["create", "delete", "get", "list", "watch", "patch", "update"]
  - apiGroups: [""]
    resources: ["pods"]
    verbs: ["create", "delete", "get", "list", "patch", "update", "watch"]
  - apiGroups: [""]
    resources: ["pods/exec"]
    verbs: ["create", "delete", "get", "list", "patch", "update", "watch"]
  - apiGroups: [""]
    resources: ["pods/log", "events"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["secrets"]
    verbs: ["get"]
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
  name: jenkins
  namespace: kube-ops
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: jenkins
subjects:
  - kind: ServiceAccount
    name: jenkins
    namespace: kube-ops
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: jenkins
  namespace: kube-ops
spec:
  selector:
    matchLabels:
      app: jenkins
  template:
    metadata:
      labels:
        app: jenkins
    spec:
      serviceAccount: jenkins
      initContainers:
        - name: fix-permissions
          image: busybox
          command: ["sh", "-c", "chown -R 1000:1000 /var/jenkins_home"]
          securityContext:
            privileged: true
          volumeMounts:
            - name: jenkinshome
              mountPath: /var/jenkins_home
      containers:
        - name: jenkins
          image: jenkins/jenkins:lts
          imagePullPolicy: IfNotPresent
          env:
          - name: JAVA_OPTS
            value: -Dhudson.model.DownloadService.noSignatureCheck=true
          ports:
            - containerPort: 8080
              name: web
              protocol: TCP
            - containerPort: 50000
              name: agent
              protocol: TCP
          resources:
            limits:
              cpu: 1500m
              memory: 2048Mi
            requests:
              cpu: 1500m
              memory: 2048Mi
          readinessProbe:
            httpGet:
              path: /login
              port: 8080
            initialDelaySeconds: 60
            timeoutSeconds: 5
            failureThreshold: 12
          volumeMounts:
            - name: jenkinshome
              mountPath: /var/jenkins_home
      volumes:
        - name: jenkinshome
          persistentVolumeClaim:
            claimName: jenkins-pvc
---
apiVersion: v1
kind: Service
metadata:
  name: jenkins
  namespace: kube-ops
  labels:
    app: jenkins
spec:
  selector:
    app: jenkins
  ports:
    - name: web
      port: 8080
      targetPort: web
    - name: agent
      port: 50000
      targetPort: agent
# ---
# apiVersion: extensions/v1beta1
# kind: Ingress
# metadata:
#   name: jenkins
#   namespace: kube-ops
# spec:
#   rules:
#   - host: jenkins.k8s.local
#     http:
#       paths:
#       - backend:
#           serviceName: jenkins
#           servicePort: web
---
apiVersion: traefik.containo.us/v1alpha1
kind: IngressRoute
metadata:
  name: jenkins
  namespace: kube-ops
spec:
  entryPoints:
    - web
  routes:
    - kind: Rule
      match: Host(`jenkins.k8s.local`)
      services:
        - name: jenkins
          port: 8080

我们这里使用 jenkins/jenkins:lts 镜像,这是 jenkins 官方的 Docker 镜像,然后也有一些环境变量,当然我们也可以根据自己的需求来定制一个镜像,比如我们可以将一些插件打包在自定义的镜像当中,可以参考文档:https://github.com/jenkinsci/docker,我们这里使用默认的官方镜像就行,另外一个还需要注意的数据的持久化,将容器的 /var/jenkins_home 目录持久化即可,同样为了性能考虑,我们这里使用 Local PV,将 Pod 调度到固定的节点上。

由于我们这里使用的镜像内部运行的用户 uid=1000,所以我们这里挂载出来后会出现权限问题,为解决这个问题,我们同样还是用一个简单的 initContainer 来修改下我们挂载的数据目录。

另外由于 jenkens 会对 update-center.json 做签名校验安全检查,这里我们需要先提前关闭,否则下面更改插件源可能会失败,通过配置环境变量 JAVA_OPTS=-Dhudson.model.DownloadService.noSignatureCheck=true 即可。

另外我们这里还需要使用到一个拥有相关权限的 serviceAccount:jenkins,我们这里只是给 jenkins 赋予了一些必要的权限,当然如果你对 serviceAccount 的权限不是很熟悉的话,我们给这个 sa 绑定一个 cluster-admin 的集群角色权限也是可以的,当然这样具有一定的安全风险。最后就是通过 IngressRoute 来暴露我们的服务,这个比较简单。

我们直接来创建 jenkins 的资源清单即可:

$ kubectl apply -f jenkins.yaml
$ kubectl get pods -n kube-ops -l app=jenkins
NAME                       READY   STATUS    RESTARTS   AGE
jenkins-556cd59c8c-2vl8m   1/1     Running   0          44s
$ kubectl logs -f jenkins-556cd59c8c-2vl8m -n kube-ops
......
2019-12-16 13:26:03.756+0000 [id=39]    INFO    hudson.model.AsyncPeriodicWork$1#run: Finished Download metadata. 28,073 ms
2019-12-16 13:26:03.760+0000 [id=26]    INFO    jenkins.InitReactorRunner$1#onAttained: Completed initialization
2019-12-16 13:26:03.863+0000 [id=19]    INFO    hudson.WebAppMain$3#run: Jenkins is fully up and running

看到上面的 run: Jenkins is fully up and running 信息就证明我们的 Jenkins 应用以前启动起来了。

然后我们可以通过 IngressRoute 中定义的域名 jenkins.k8s.local(需要做 DNS 解析或者在本地 /etc/hosts 中添加映射)来访问 jenkins 服务:

jenkins unlock

然后可以执行下面的命令获取解锁的管理员密码:

$ kubectl exec -it jenkins-556cd59c8c-2vl8m -n kube-ops -- cat /var/jenkins_home/secrets/initialAdminPassword
35b083de1d25409eaef57255e0da481a   # jenkins启动日志里面也有

然后跳过插件安装,选择默认安装插件过程会非常慢(也可以选择安装推荐的插件),点击右上角关闭选择插件,等配置好插件中心国内镜像源后再选择安装一些插件。

ignore plugin install

跳过后会直接进入 Jenkins 就绪页面,直接点击开始使用即可:

jenkins ready

进入主页后,首先安装中文插件,搜索 Localization: Chinese

Localization: Chinese

安装重启完成后,点击最下方的 Jenkins 中文社区 进入页面配置插件代理:

click jenkins chinese

在页面中点击下方的 设置更新中心地址 链接:

设置更新地址

在新的页面最下面配置升级站点 URL 地址为 https://updates.jenkins-zh.cn/update-center.json(可能因为版本的问题会出现错误,可以尝试使用地址:https://cdn.jsdelivr.net/gh/jenkins-zh/update-center-mirror/tsinghua/dynamic-stable-2.277.1/update-center.json 进行测试),然后点击提交,最后点击立即获取

设置站点URL

比如我们可以搜索安装 Pipeline 插件,配置完成后正常下载插件就应该更快了。

install pipeline plugin

架构

Jenkins 安装完成了,接下来我们不用急着就去使用,我们要了解下在 Kubernetes 环境下面使用 Jenkins 有什么好处。

我们知道持续构建与发布是我们日常工作中必不可少的一个步骤,目前大多公司都采用 Jenkins 集群来搭建符合需求的 CI/CD 流程,然而传统的 Jenkins Slave 一主多从方式会存在一些痛点,比如:

  • 主 Master 发生单点故障时,整个流程都不可用了
  • 每个 Slave 的配置环境不一样,来完成不同语言的编译打包等操作,但是这些差异化的配置导致管理起来非常不方便,维护起来也是比较费劲
  • 资源分配不均衡,有的 Slave 要运行的 job 出现排队等待,而有的 Slave 处于空闲状态
  • 资源有浪费,每台 Slave 可能是物理机或者虚拟机,当 Slave 处于空闲状态时,也不会完全释放掉资源。

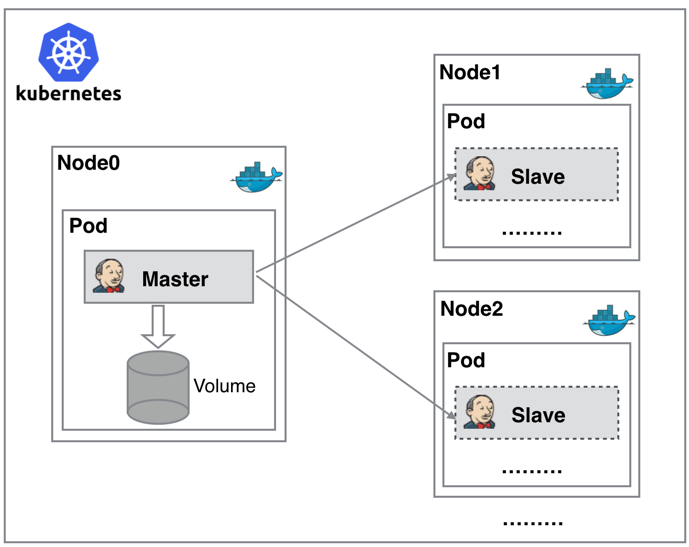

正因为上面的这些种种痛点,我们渴望一种更高效更可靠的方式来完成这个 CI/CD 流程,而 Docker 虚拟化容器技术能很好的解决这个痛点,又特别是在 Kubernetes 集群环境下面能够更好来解决上面的问题,下图是基于 Kubernetes 搭建 Jenkins 集群的简单示意图:

k8s jenkins slave

从图上可以看到 Jenkins MasterJenkins Slave 以 Pod 形式运行在 Kubernetes 集群的 Node 上,Master 运行在其中一个节点,并且将其配置数据存储到一个 Volume 上去,Slave 运行在各个节点上,并且它不是一直处于运行状态,它会按照需求动态的创建并自动删除。

这种方式的工作流程大致为:当 Jenkins Master 接受到 Build 请求时,会根据配置的 Label 动态创建一个运行在 Pod 中的 Jenkins Slave 并注册到 Master 上,当运行完 Job 后,这个 Slave 会被注销并且这个 Pod 也会自动删除,恢复到最初状态。

那么我们使用这种方式带来了哪些好处呢?

  • 服务高可用,当 Jenkins Master 出现故障时,Kubernetes 会自动创建一个新的 Jenkins Master 容器,并且将 Volume 分配给新创建的容器,保证数据不丢失,从而达到集群服务高可用。
  • 动态伸缩,合理使用资源,每次运行 Job 时,会自动创建一个 Jenkins Slave,Job 完成后,Slave 自动注销并删除容器,资源自动释放,而且 Kubernetes 会根据每个资源的使用情况,动态分配 Slave 到空闲的节点上创建,降低出现因某节点资源利用率高,还排队等待在该节点的情况。
  • 扩展性好,当 Kubernetes 集群的资源严重不足而导致 Job 排队等待时,可以很容易的添加一个 Kubernetes Node 到集群中,从而实现扩展。 是不是以前我们面临的种种问题在 Kubernetes 集群环境下面是不是都没有了啊?看上去非常完美。

配置

接下来我们就需要来配置 Jenkins,让他能够动态的生成 Slave 的 Pod。

第 1 步. 我们需要安装 kubernetes 插件, 点击 Manage Jenkins -> Manage Plugins -> Available -> Kubernetes 勾选安装即可。

kubernetes plugin

第 2 步. 安装完毕后,进入 http://jenkins.k8s.local/configureClouds/ 页面:

new kubernetes plugin config

在该页面我们可以点击 Add a new cloud -> 选择 Kubernetes,首先点击 Kubernetes Cloud details... 按钮进行配置:

kubernetes plugin config

首先配置连接 Kubernetes APIServer 的地址,由于我们的 Jenkins 运行在 Kubernetes 集群中,所以可以使用 Service 的 DNS 形式进行连接 https://kubernetes.default.svc.cluster.local

jenkins k8s apiserver

注意 namespace,我们这里填 kube-ops,然后点击 Test Connection,如果出现 Connected to Kubernetes... 的提示信息证明 Jenkins 已经可以和 Kubernetes 系统正常通信了。

然后下方的 Jenkins URL 地址:http://jenkins.kube-ops.svc.cluster.local:8080,这里的格式为:服务名.namespace.svc.cluster.local:8080,根据上面创建的 jenkins 的服务名填写,包括下面的 Jenkins 通道,默认是 50000 端口(要注意是 TCP,所以不要填写 http):

jenkins url

第 3 步. 点击最下方的 Pod Templates 按钮用于配置 Jenkins Slave 运行的 Pod 模板,命名空间我们同样是用 kube-ops,Labels 这里也非常重要,对于后面执行 Job 的时候需要用到该值。

slave pod template

然后配置下面的容器模板,我们这里使用的是 cnych/jenkins:jnlp6 这个镜像,这个镜像是在官方的 jnlp 镜像基础上定制的,加入了 docker、kubectl 等一些实用的工具`。

jnlp container template

注意

容器的名称必须是 jnlp,这是默认拉起的容器,另外需要将 运行的命令命令参数 的值都删除掉,否则会失败。

然后我们这里需要在下面挂载两个主机目录,一个是 /var/run/docker.sock,该文件是用于 Pod 中的容器能够共享宿主机的 Docker,这就是大家说的 docker in docker 的方式,Docker 二进制文件已经打包到上面的镜像中了,另外一个目录下 /root/.kube 目录,我们将这个目录挂载到容器的 /root/.kube 目录下面这是为了让我们能够在 Pod 的容器中能够使用 kubectl 工具来访问我们的 Kubernetes 集群,方便我们后面在 Slave Pod 部署 Kubernetes 应用。

slave pod volume

另外如果在配置了后运行 Slave Pod 的时候出现了权限问题,这是因为 Jenkins Slave Pod 中没有配置权限,所以需要配置上 ServiceAccount,在 Slave Pod 配置的地方点击下面的高级,添加上对应的 ServiceAccount 即可:

slave pod serviceAccount

到这里我们的 Kubernetes 插件就算配置完成了。

测试

Kubernetes 插件的配置工作完成了,接下来我们就来添加一个 Job 任务,看是否能够在 Slave Pod 中执行,任务执行完成后看 Pod 是否会被销毁。

在 Jenkins 首页点击 新建任务,创建一个测试的任务,输入任务名称,然后我们选择 构建一个自由风格的软件项目 类型的任务,注意在下面的 Label Expression 这里要填入 ydzs-jnlp,就是前面我们配置的 Slave Pod 中的 Label,这两个地方必须保持一致:

slave pod label

然后往下拉,在 构建 区域选择 执行 shell

slave pod execute shell

然后输入我们测试命令

echo "测试 Kubernetes 动态生成 jenkins slave"
echo "==============docker in docker==========="
docker info

echo "=============kubectl============="
kubectl get pods

最后点击保存

slave pod execute command

现在我们直接在页面点击左侧的 立即构建 触发构建即可,然后观察 Kubernetes 集群中 Pod 的变化:

$ kubectl get pods -n kube-ops
NAME                          READY   STATUS              RESTARTS   AGE
jenkins-556cd59c8c-2vl8m    1/1     Running             0          64m
jenkins-agent-rb8hk           0/1     ContainerCreating   0          8s

我们可以看到在我们点击立刻构建的时候可以看到一个新的 Pod:jenkins-agent-rb8hk 被创建了,这就是我们的 Jenkins Slave。任务执行完成后我们可以看到任务信息:

slave pod demo

到这里证明我们的任务已经构建完成,然后这个时候我们再去集群查看我们的 Pod 列表,发现 kube-ops 这个 namespace 下面已经没有之前的 Slave 这个 Pod 了。

$ kubectl get pods -n kube-ops
NAME                                           READY   STATUS              RESTARTS   AGE
jenkins-556cd59c8c-2vl8m                       1/1     Running             0          12h

到这里我们就完成了使用 Kubernetes 动态生成 Jenkins Slave 的方法。
